Передний датчик высоты

Задний датчик высоты

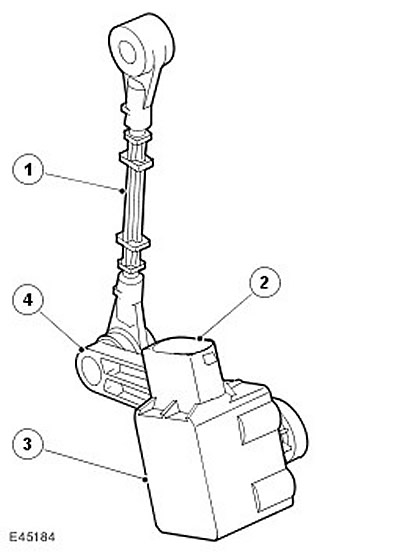

Датчики высоты установлены в каждом углу автомобиля и обеспечивают контроль высоты подвески. Корпус каждого датчика крепится винтами к кронштейнам на направляющих шасси.

Каждый датчик имеет корпус, в котором находится однорядный поворотный потенциометр, рычаг и соединительная тяга.

Рычаг датчика имеет соединительную тягу, которая соединяет датчик с рычагом управления подвески. Соединительная тяга является ремонтопригодной деталью и плотно посажена на рычаг датчика и рычаг управления подвески.

Датчики посредством электрических разъемов соединены с блоком управления пневматической подвеской, который получает сигналы всех датчиков и преобразует их в значения высоты, соответствующие положениям датчиков.

Передние и задние датчики различаются по стороне установки и имеют цветовую кодировку для идентификации, которая выглядит следующим образом:

• Правые передние и задние - черный рычаг
• Левые передние и задние - белый рычаг

Калибровка

Процедура калибровки осуществляется при помощи одобренного компанией Land Rover диагностического оборудования, которое используется для считывания положения каждого угла автомобиля и записи параметров в память блока управления. Повторная калибровка требуется лишь в случае снятия или замены блока управления пневматической подвеской, снятия или замены датчика высоты, а также снятия или замены рыча га подвески, к которому присоединен датчик. Если снятый датчик высоты устанавливается вновь, для обеспечения целостности системы должна быть выполнена калибровка.

В случае замены соединительной тяги повторная калибровка не требуется, при условии, что корпус датчика не снимался с опорного кронштейна.
